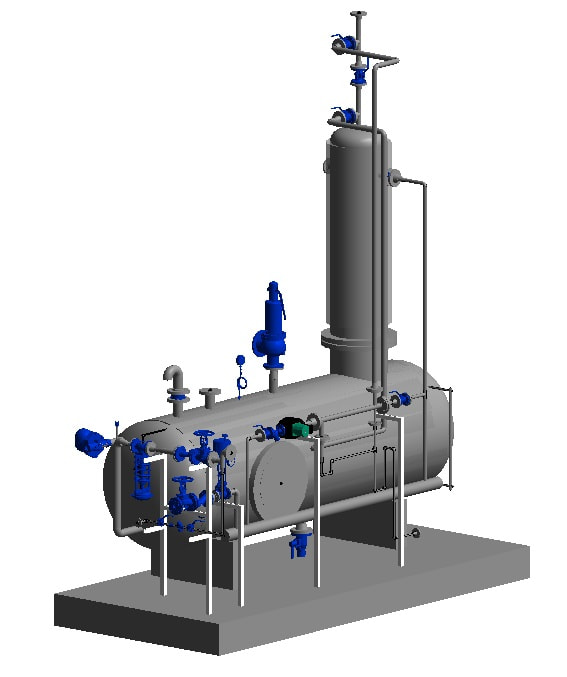

Для конфигураций по индивидуальному заказу |
||
Ограничение применения | производительность |
до 10 т/час деаэрируемой воды |
давление в деаэраторе |
до 0,5 бари |
|
давление пара на входе |
до 12,8 бари |
|
Давление воды на входе |
до 6 бари |
|
Рабочие параметры | давление |
0,2 бари |
температура |
104*С |
|
Номинальное давление на входе | пара |
2,5-3,5 бари* |
воды |
2,0-3,0 бари |
|
Электрическое присоединение | 230В 50Гц (10А). Предохранительное устройство соответствующего номинала должно защищать шкаф управления. | |
Сжатый воздух | 6,0-9,0 бари, не содержащий пыли, влаги и масла (в соотв. с ISO 8573-1) | |
Питательная вода | Вода, подготовленная в соответствии с нормами подготовки воды для паровых котлов |
* — При давлении пара выше 6 бари рекомендуется применение модуля редуцировании давления пара, например, модуля PR.
Материалы
Для конфигураций по индивидуальному заказу |
|
Головка |
Нержавеющая сталь* |
Накопительный бак |
Углеродистая сталь* |
Запорные вентили, фильтры, конденсатоотводчики |
Чугун |
Обратные клапаны |
Нерж. сталь |
Предохранительные клапаны |
Чугун |
Регулирующие клапаны, редукторы давления |
Чугун |
Соленоидные клапаны |
Латунь |
Трубопроводы питательной воды |
Углеродистая сталь* |
Трубопроводы конденсата |
Углеродистая сталь* |
Трубопроводы пара |
Углеродистая сталь* |
Рама |
Углеродистая сталь* |
* По умолчанию. Другие материалы могут быть указаны в разделе «Дополнительные требования» в опросном листе.
- Регулирование уровня в баке «вкл/выкл» в случае использования клапана SL или плавное в случае использования регулирующего клапана с пневмо- или электроприводом (EL, PN).
- Регулирование давления в паровом пространстве в случае использования регулирующего клапана с пневмо- или электроприводом (EL, PN).
- Управление работой насоса циркуляции для конфигураций DEAR-../ASC.
- Регулирование температуры химически очищенной воды для конфигураций DEAR-../HTGi или DEAR-../SIHi.
- Обобщенный сигнал аварии («сухой» контакт) и дополнительный конфигурируемый цифровой выход (например, достижение аварийного нижнего уровня).
- Цифровой вход для удаленного включения/выключения модуля.
- По отдельному запросу – наличие цифрового интерфейса для связи с верхним уровнем АСУ ТП (Profinet, Modbus, Profibus).
Установка деаэратора должна выполняться на основании проекта, выполненного в соответствии с действующей нормативной документацией и предусматривать обеспечение требований к помещению, несущим конструкциям, где устанавливается деаэратор, всю необходимую дополнительную арматуру, приборы КИП, устройства водоподготовки и пр. |
Конфигурация деаэрационной установки существенно зависит от того, каким образом происходит подача конденсата и химически очищенной воды в головку, а также от процента возврата конденсата. Возможен вариант, когда возвращаемый конденсат смешивается с химически очищенной водой в общем баке сбора конденсата, установленном в котельной, и после смешения одним потоком подается в головку. Другим вариантом является конфигурация, при которой конденсат подается в головку отдельно, также отдельно в головку подается химически очищенная вода. |
Вне зависимости от конфигурации потоков подачи конденсата и химически очищенной воды в головку желательно, чтобы температура каждого потока находилась в пределах 70-90*С. Исходя из этого требования определяется наилучшая конфигурация и необходимость использования узлов HTGi или SIHi для предварительного нагрева. |
Зачастую модули FSS в котельной используются в качестве расширителей непрерывной продувки, причем отделенный низкопотенциальный пар можно утилизировать, подавая его отдельным потоком в паровую подушку деаэратора. Тепло же жидкой фазы может быть использовано для предварительного подогрева химически очищенной воды, подаваемой в деаэратор. Если система утилизации тепла непрерывной продувки планируется к реализации, рекомендуется в таком случае выбирать конфигурацию модуля DEAR с плавным регулированием уровня (опции PN или EL), что обеспечит практически постоянный расход ХОВ и, соответственно, лучшую утилизационную способность всей системы. Также, если регулирование уровня в деаэраторе осуществляется по принципу «вкл/выкл», возможен вариант установки системы утилизации тепла продувок и выпара, включающей в себя буферную емкость для накопления утилизированного тепла. Для более подробной информации свяжитесь со специалистами ООО «Стим Контрол Инжиниринг». |
