Варианты конфигураций
Снижение давления приводного пара
|
|

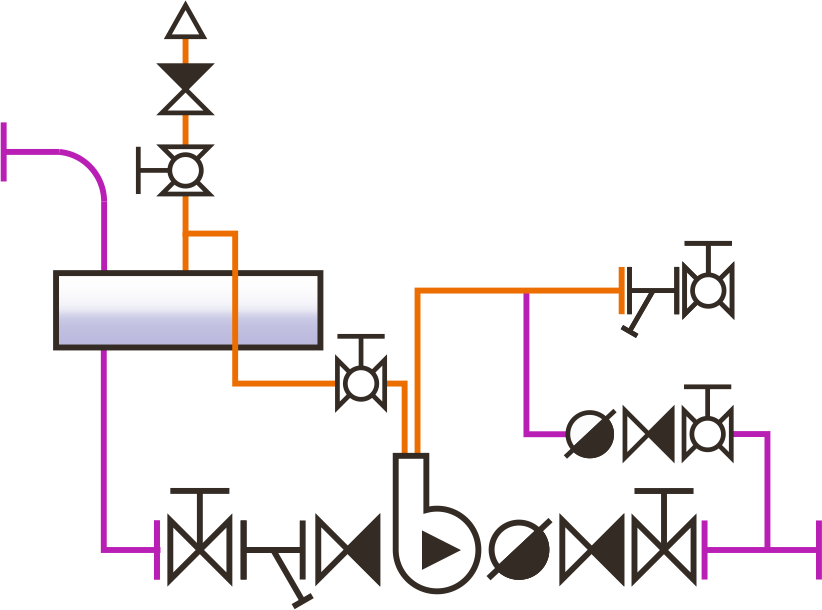

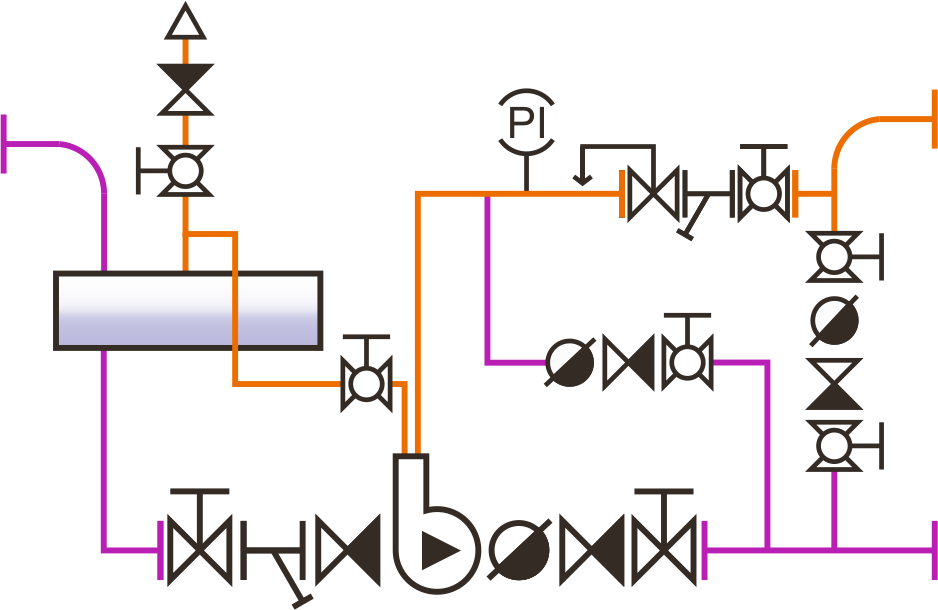

PMTm – модуль с линией подвода приводного пара, оборудованной вентилем, фильтром и группой конденсатоотвода. | PMTm-BRV – модуль с линией подвода приводного пара, оборудованной группой редуцирования давления. |
Техническая информация
Для конфигураций по индивидуальному заказу |
||
Ограничение применения | Производительность |
до 18 т/ч |
Давление в ресивере |
Определяется на основании данных из опросного листа |
|
Давление приводного пара |
до 19 бари* |
|
Противодавление в конденсатной линии |
до 5 бари |
* — При высоком давлении приводного пара рекомендуется выбор конфигурации PMTm-BRV, содержащей редуктор давления приводного пара. См. раздел «Информация по выбору и установке».
Материалы
Для конфигураций по индивидуальному заказу | |
Перекачивающий конденсатооотводчик или насос | Определяется на основании данных из опросного листа |
Редуктор давления приводного пара | |
Запорные вентили, фильтры, поплавковые конденсатоотводчики | |
Термодинамические конденсатоотводчики, магистральные соединители | Нержавеющая сталь |
Обратные клапаны | Нержавеющая сталь, латунь |
Трубопроводы пара | Углеродистая сталь* |
Ресивер, трубопроводы конденсата | Углеродистая сталь* |
Рама | Углеродистая сталь* |
* По умолчанию. Другие материалы могут быть указаны в разделе «Дополнительные требования» в опросном листе.
Размеры и вес конфигураций по индивидуальному заказу
Определяются индивидуально для каждого заказа на основании информации, представленной в опросном листе. Для более подробной информации свяжитесь со специалистами ООО «Стим Контрол Инжиниринг».
Информация по выбору и установке
Установка модуля перекачки конденсата должна выполняться на основании проекта, выполненного в соответствии с действующей нормативной документацией и предусматривать обеспечение требований к помещению и конструкциям, на которых устанавливается модуль, а также всю необходимую дополнительную арматуру, приборы КИП, и пр. |

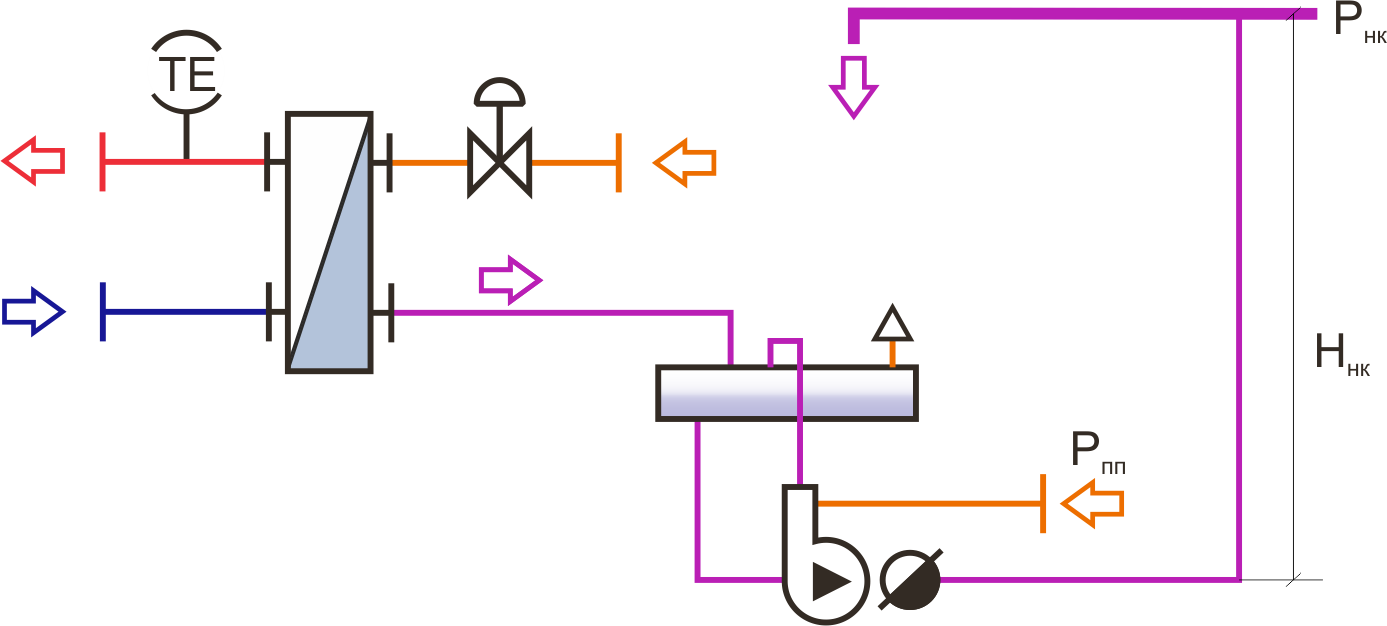

Полное противодавление в напорном конденсатопроводе (высота подъема Hнк+ давление в конденсатной магистрали Pнк) должно быть ниже давления приводного пара Pпп для достижения заданной производительности. Оптимальной является величина давления приводного пара, на 2-4 бар выше полного противодавления в конденсатной линии. При существенном превышении этого соотношения для продления срока службы насосов необходимо выбирать конфигурацию модуля, оснащенного редуктором давления BRV.
|

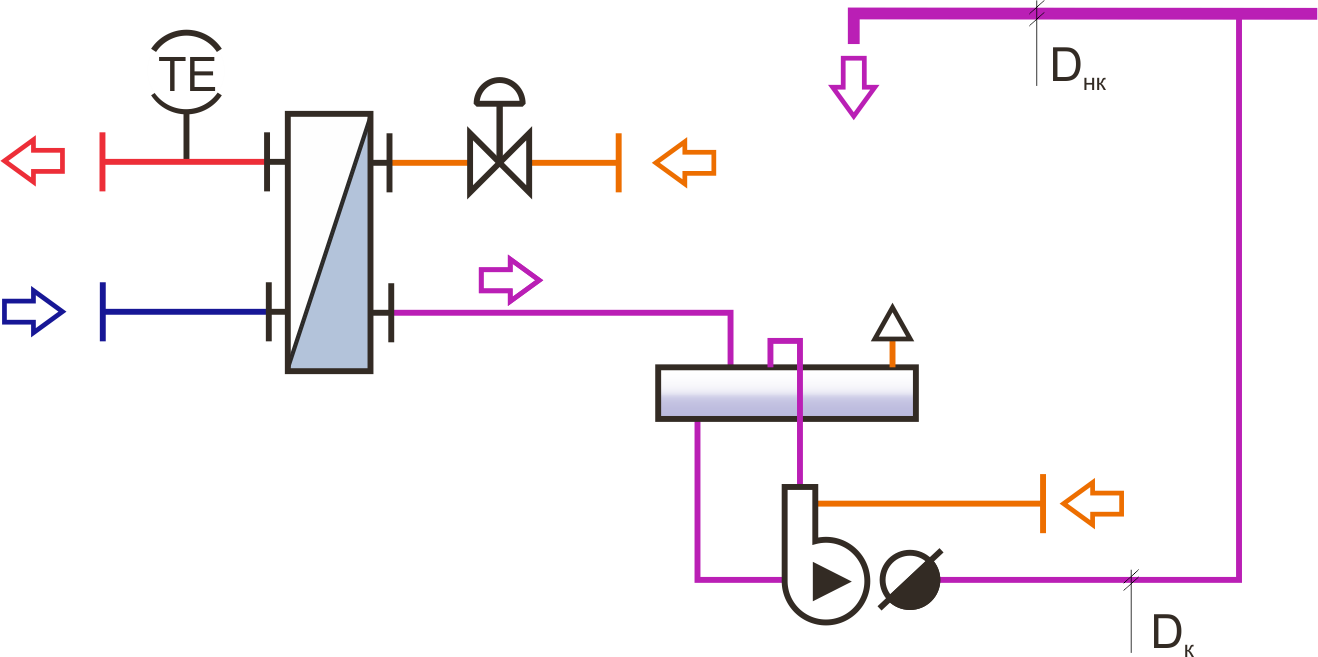

Диаметр конденсатопровода на выходе из станции Dк должен быть выбран как большая из двух величин: диаметр напорного конденсатопровода при работе модуля в режиме насоса и диаметр безнапорного конденсатопровода при работе модуля в режиме конденсатоотводчика. В любом случае диаметр конденсатопровода должен быть не меньше диаметра присоединительного патрубка на выходе конденсата из модуля. Диаметр же общего конденсатопровода Dнк в случае, если данный модуль перекачки конденсата является не единственным присоединенным к общему конденсатопроводу конденсатоотводящим устройством, определяется гидравлическим расчетом исходя из количества и производительности присоединенных к нему конденсатоотводчиков.
Для более подробной информации свяжитесь со специалистами ООО «Стим Контрол Инжиниринг». |

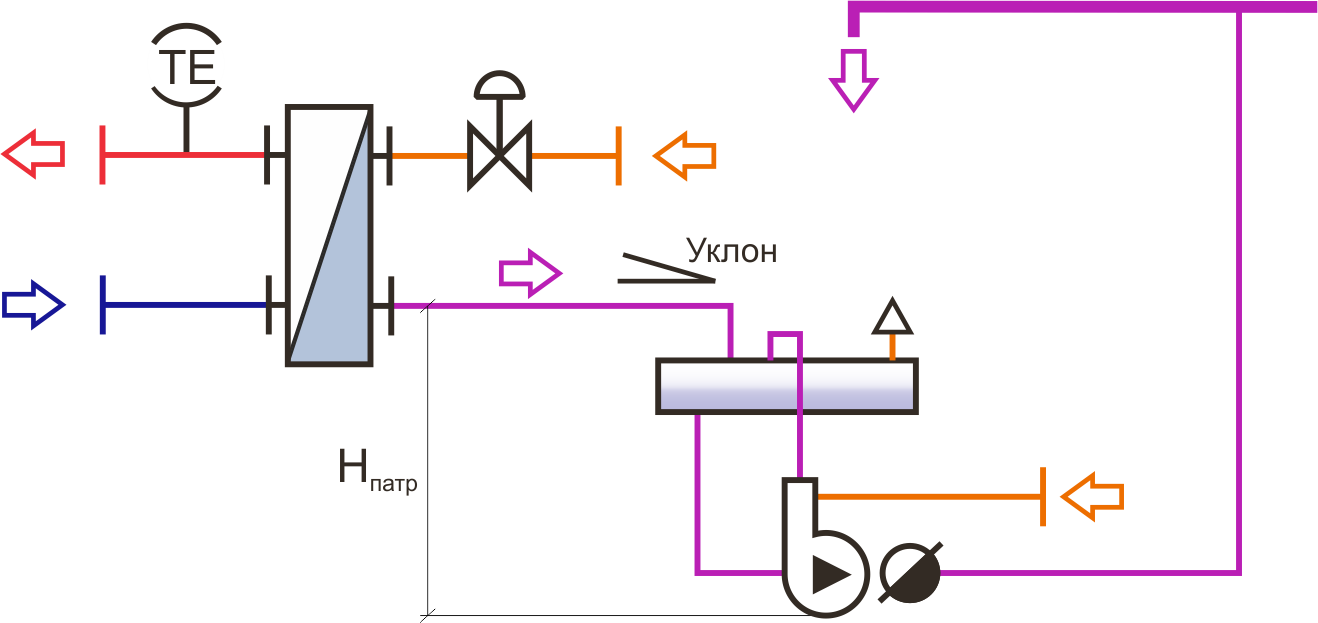

Необходимо, чтобы патрубок выхода конденсата из оборудования (теплообменника) находился выше уровня ресивера, чтобы конденсат самотеком стекал в ресивер. Необходимая минимальная высота расположения патрубка выхода конденсата Hпатр зависит от типа применяемого оборудования (механический перекачивающий конденсатоотводчик или же механический насос).
В любом случае минимальные значения высоты расположения патрубка выхода конденсата (от уровня пола, на котором будет устанавливаться модуль) составляют:
Таким образом, если установка модуля активного отвода планируется заранее (скажем, в процессе проектирования), необходимо предусмотреть надлежащую высоту установки пароиспользующего оборудования. Для более подробной информации свяжитесь со специалистами ООО «Стим Контрол Инжиниринг». |
