Модуль активного отвода конденсата на базе механических насосов серии PMTе

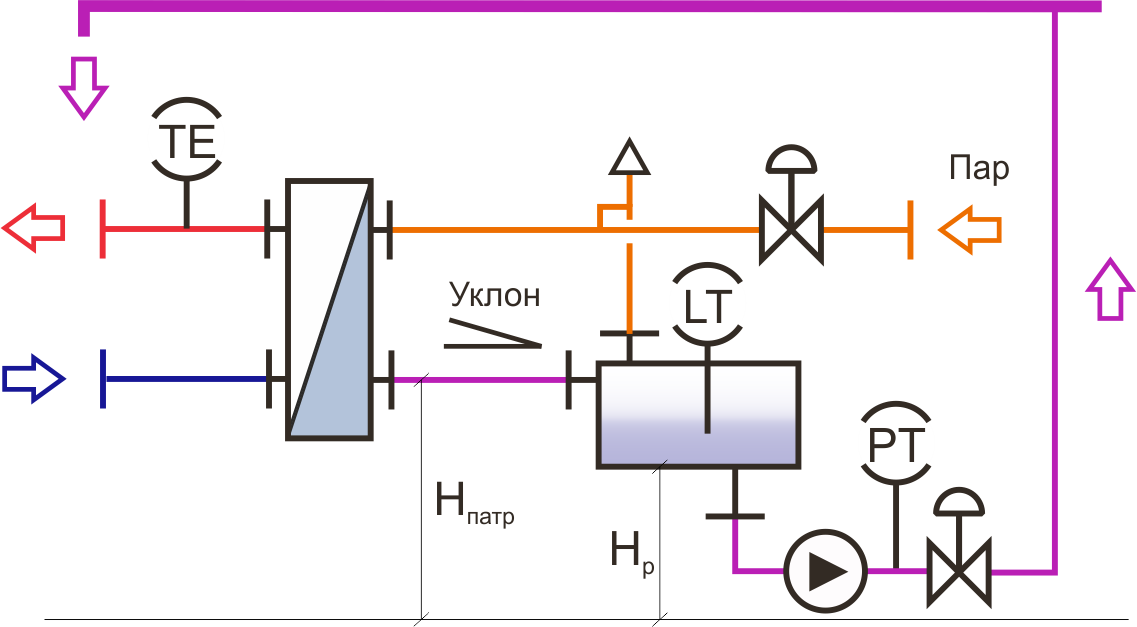

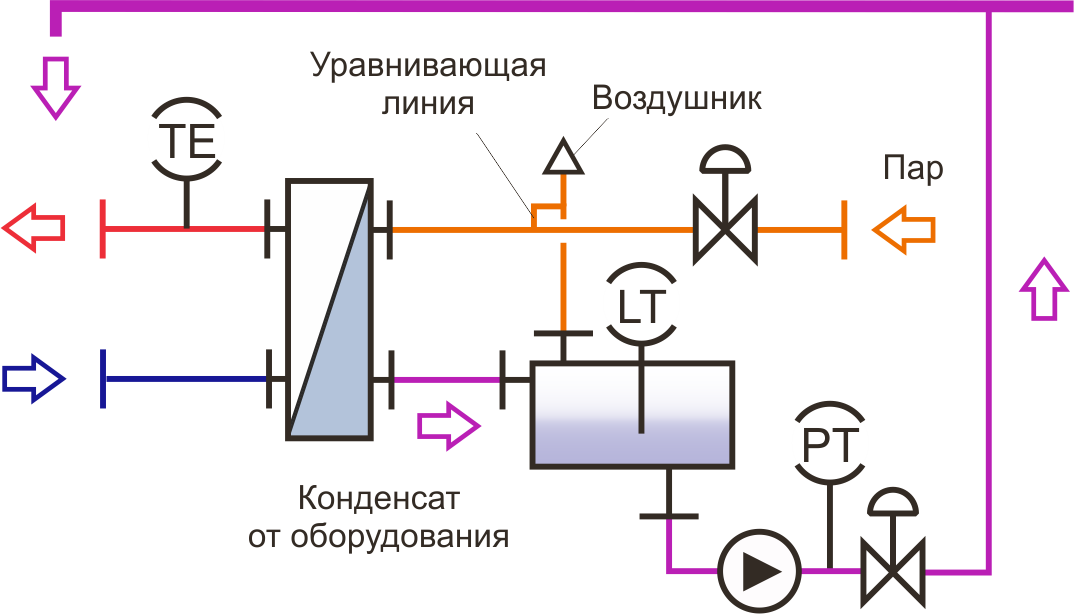

Установки PMTe предназначены для отвода и перекачки конденсата от единичного оборудования, при работе которого возможно возникновение «точки застоя», т.е. когда давления пара недостаточно для продавливания конденсата в конденсатную магистраль с высоким давлением, или при возникновении вакуума внутри парового пространства. Чаще всего такой модуль используется для отвода конденсата от теплообменников с большим паропотреблением.

В состав модуля входят:

  • ресивер;
  • датчик уровня;
  • электрический насос;
  • регулирующий клапан с электро- или пневмоприводом и позиционером;
  • щит управления;
  • запорная арматура и приборы КИП.

В зависимости от конфигурации:

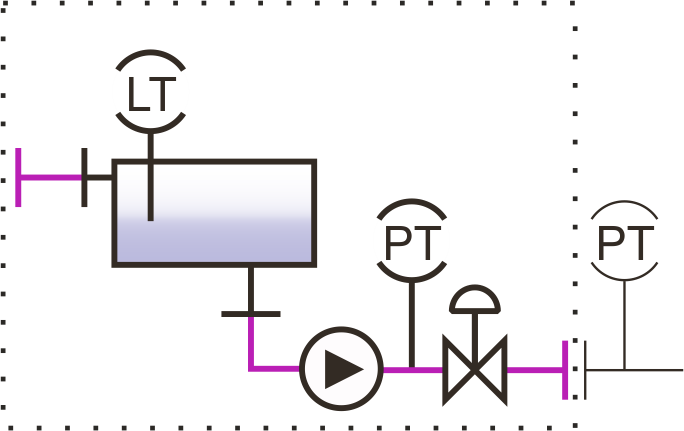

  • датчик давления;
  • преобразователь частоты.



Пример конфигурации

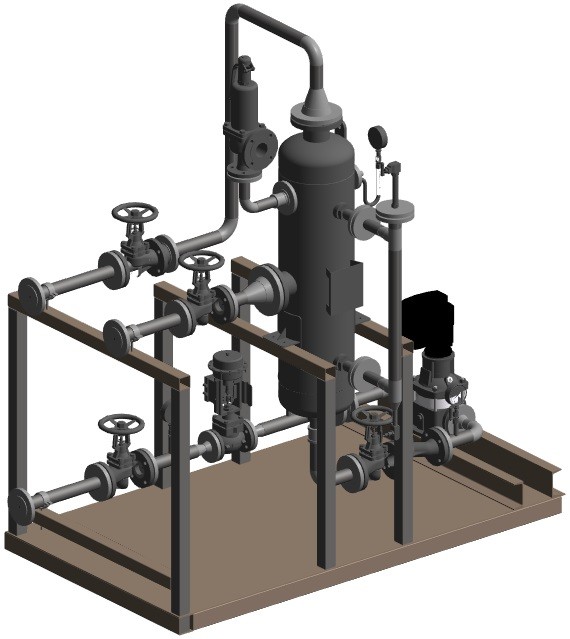

  • Модуль по индивидуальным параметрам: модуль активного отвода конденсата PMTe-SN-PN-VFD производительностью 1,5 т/ч.
