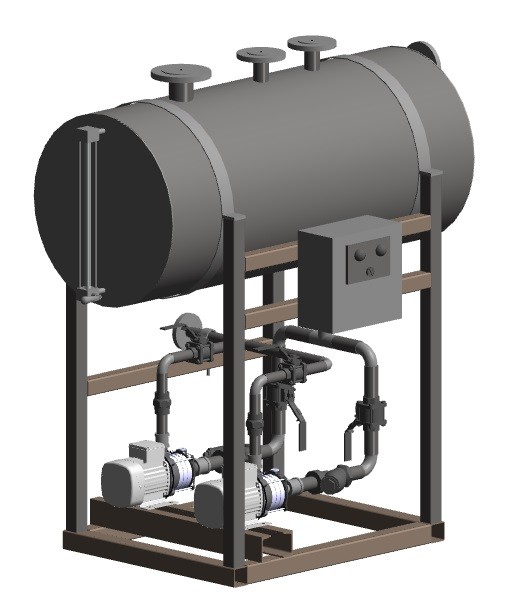

Для конфигураций по индивидуальному заказу |
||
Ограничение применения | Производительность |
до 50 т/ч |
Давление в ресивере |
до 0,5 бари |
|
Противодавление в конденсатной линии |
до 8 бари |
|
Электрическое присоединение |
Определяется на основании данных из опросного листа |
Материалы
Для конфигураций по индивидуальному заказу |
|
Насосы |
Определяется на основании данных из опросного листа |
Запорные вентили, фильтры | |
Обратные клапаны | |
Шаровые краны | |
Задвижки «баттерфляй» | |
Ресивер |
Углеродистая сталь* |
Трубопроводы конденсата |
Углеродистая сталь* |
Рама |
Углеродистая сталь* |
* По умолчанию. Другие материалы могут быть указаны в разделе «Дополнительные требования» в опросном листе.
Система управления
- В случае выбора конфигурации без преобразователя частоты – регулирование уровня конденсата в ресивере «вкл/выкл» на основании сигнала дискретного датчика уровня.
- В случае выбора конфигурации DCHe-..-VFD – плавное поддержание уровня в ресивере на основании аналогового сигнала датчика уровня.
- В случае выбора конфигурации DCHe-..-VFD – контроль работы насоса с выдачей сигнала о неисправности.
- В случае выбора конфигурации DCHe-DG-..
- автоматический ввод резервного насоса в случае выхода из строя рабочего насоса;
- автоматическая смена ведущего насоса через заданный промежуток времени;
- возможность кратковременного подключения резервного насоса для преодоления пиковых нагрузок.
- Обобщенный сигнал аварии («сухой» контакт) и дополнительный конфигурируемый цифровой выход.
- Цифровой вход для удаленного включения/выключения модуля.
- По отдельному запросу – наличие цифрового интерфейса для связи с верхним уровнем АСУ ТП (Profinet, Modbus, Profibus).
Размеры и вес конфигураций по индивидуальному заказу
Определяются индивидуально для каждого заказа на основании информации, представленной в опросном листе. Для более подробной информации свяжитесь со специалистами ООО «Стим Контрол Инжиниринг».
Информация по выбору и установке
Установка модуля перекачки конденсата должна выполняться на основании проекта, выполненного в соответствии с действующей нормативной документацией и предусматривающего обеспечение требований к помещению, всю необходимую дополнительную арматуру, приборы КИП, и пр. |
Недопустима врезка напорного конденсатопровода после электрических насосов в линии безнапорного конденсата, а также в напорные линии перекачки конденсата после механических насосов. Оптимальным является вариант, при котором напорные линии после электрических насосов отдельными ветками сводятся в атмосферные баки сбора конденсата или в деаэрационные установки. |

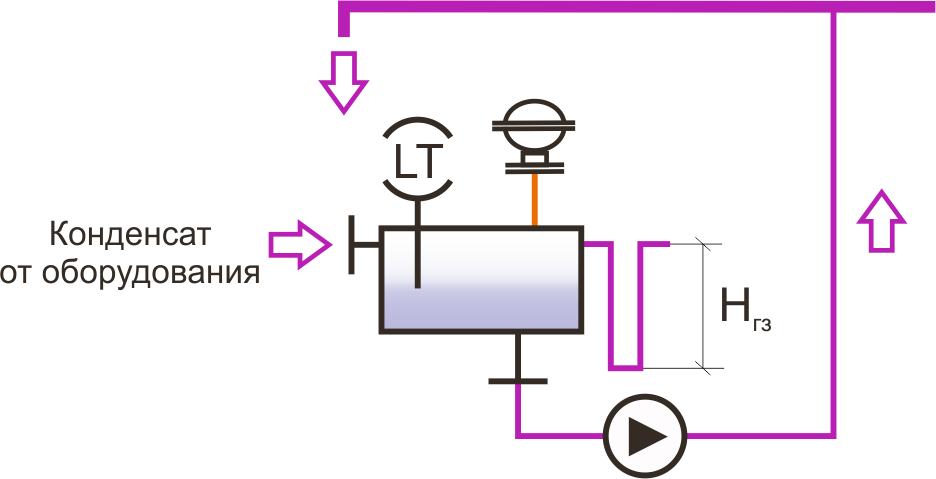

При инсталляции необходимо к патрубку перелива присоединить переливной трубопровод, оборудованный гидрозатвором и отводящий конденсат в безопасное место. Высота гидрозатвора должна находиться в пределах Hгз=0,5-1 м. Условный диаметр переливного трубопровода должен быть не меньше условного диаметра патрубка.
|
Вестовая труба не должна иметь участков, на которых возможно скопление конденсата. Диаметр вестовой трубы должен быть не меньше диаметра соответствующего присоединительного патрубка на емкости. |
Пар вторичного вскипания отделяется в емкости и улетает в атмосферу через вестовую трубу. Для утилизации тепла пара вторичного вскипания рекомендуется рассмотреть установку на вестовой трубе охладителя выпара. |
В случае необходимости модуль может быть оборудован системой контроля качества конденсата, которая производит постоянный мониторинг наличия в конденсате растворенных примесей, таких как кислоты, щелочи и пр., и позволяет перенаправлять поток загрязненного конденсата, исключая его попадание в котел, а также генерировать аварийные сигналы. Для более подробной информации свяжитесь со специалистами ООО «Стим Контрол Инжиниринг». |

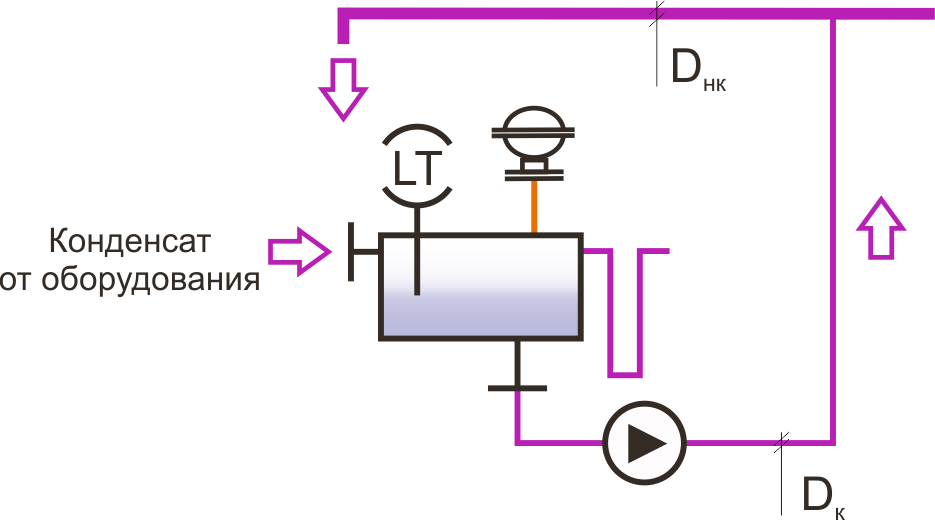

Диаметр трубопровода от модуля до общего конденсатопровода Dк выбирается из величины расхода, равной 1,5-тикратному номинальному расходу конденсата от оборудования, однако в любом случае не меньше диаметра присоединительного патрубка на выходе из модуля. Диаметр общего конденсатопровода Dнк в случае, если данный модуль перекачки конденсата является не единственным, определяется гидравлическим расчетом исходя из количества и производительности присоединенных к нему модулей.
Для более подробной информации свяжитесь со специалистами ООО «Стим Контрол Инжиниринг». |
При применении станции сбора и перекачки конденсата с атмосферным ресивером крайне желательно, чтобы патрубки выхода конденсата из оборудования находились выше уровня ресивера, а также чтобы линии отвода конденсата (безнапорные конденсатопроводы) были направлены от конденсатоотводчиков без подъемов с уклоном в сторону ресивера. В таком случае конденсат самотеком стекает в ресивер, не создавая противодавления на выходе из паросипользующего оборудования. Если же все-таки подъема конденсатопроводов за конденсатоотводчиками избежать не получается, необходимо постараться сделать минимальной высоту подъема конденсатопровода, а также оснастить узлы конденсатоотвода от оборудования обратными клапанами. |
