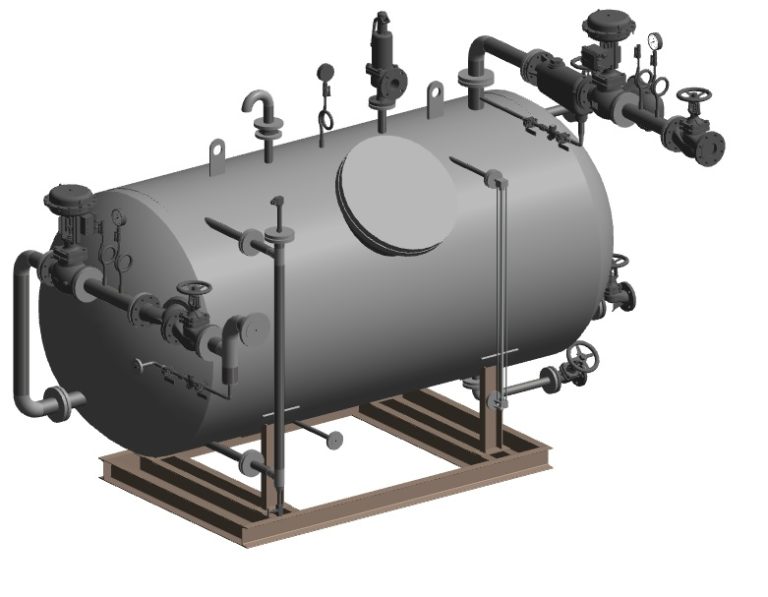

Для конфигураций по индивидуальному заказу | ||
Ограничение применения | Производительность | До 10 000 кг/ч пара |
Давление пара в аккумуляторе* | Определяется на основании данных из опросного листа | |
Электрическое присоединение | Определяется на основании выбранной конфигурации и данных из опросного листа | |
Сжатый воздух | 6,0-9,0 бари, не содержащий пыли, влаги и масла (в соотв. с ISO 8573-1) | |
Питательная вода | Вода, подготовленная в соответствии с нормами подготовки воды для паровых котлов |
Материалы
Для конфигураций по индивидуальному заказу | |
Бак-аккумулятор |
Углеродистая сталь* |
Запорные вентили, фильтры, конденсатоотводчики |
Определяется на основании данных из опросного листа |
Обратные клапаны | |
Предохранительные клапаны | |
Регулирующие клапаны, редукторы давления | |
Трубопроводы питательной воды |
Углеродистая сталь* |
Трубопроводы конденсата |
Углеродистая сталь* |
Трубопроводы пара |
Углеродистая сталь* |
Рама |
Углеродистая сталь* |
* По умолчанию. Другие материалы могут быть указаны в разделе «Дополнительные требования» в опросном листе
- Регулирование давления пара на выходе из аккумулятора P2 (в трубопроводе к потребителю).
- Регулирование давления пара в трубопроводе к потребителю Р2 в случае выбора конфигурации с байпасным контуром редуцирования давления PR.
- Регулирование давления пара в трубопроводе, соединяющем парогенератор и аккумулятор Р1 (ограничение расхода пара на выходе из котла в моменты пиковой нагрузки).
- Сигнализация о достижении высокого или низкого уровня в баке аккумулятора и поддержание уровня путем подачи сигнала на цифровой выход в случае выбора конфигурации с датчиком уровня LS.
- Индикация уровня жидкости в аккумуляторе и поддержание уровня путем подачи сигнала на цифровой выход в случае выбора датчика уровня с аналоговым сигналом LT.
- Обобщенный сигнал аварии («сухой» контакт).
- Цифровой вход для удаленного включения/выключения модуля.
- По отдельному запросу – наличие цифрового интерфейса для связи с верхним уровнем АСУ ТП (Profinet, Modbus, Profibus).
Установка аккумулятора пара должна выполняться на основании проекта, выполненного в соответствии с действующей нормативной документацией и предусматривать обеспечение требований к помещению, где устанавливается аккумулятор, всю необходимую дополнительную арматуру, приборы КИП и пр. |
Чем выше разность между давлением в котле Р1 и давлением пара в магистрали P2, обслуживающей потребителей пара низкого давления, тем меньшими получатся размеры аккумулятора и тем эффективнее он будет работать. |
Необходимо обеспечить подвод питательной воды к аккумулятору пара для первичного заполнения (наиболее подходящей для этого случая является вода из деаэратора или конденсат, если аккумулятор расположен не в помещении котельной), а также отвод пароконденсатной смеси от патрубка перелива (наиболее предпочтительным является отвод в атмосферный бак сбора конденсата) |
Конфигурацию с байпасным контуром редуцирования давления пара PR рекомендуется рассматривать в случае, когда есть необходимость обеспечить работоспособность контура пароснабжения даже в случае отключения аккумулятора. |
Рекомендуется устанавливать аккумулятор пара как можно ближе к потребителю пиковой нагрузки, а не к парогенератору. |
